Zazimovanie automatického závlahového systému

Správne zazimovanie závlahového systému výrazne ovplyvňuje jeho životnosť. Profesionálny závlahový systém HUNTER sa vyznačuje tým, že počas zavlažovacej sezóny je trvale zavodnený, všetky potrubia, postrekovače a následné prvky rozvodov vody. V prípade nevypustenia vody zo systému závlah v zimnom období dochádza často k nežiadúcemu poškodeniu vplyvom zamrznutia vody v potrubiach a iných častiach závlahového systému. Vypustiť celý systém je možné formou gravitácie alebo prefúknutím celého systému stlačeným vzduchom s kompresorom.

Vypúšťanie formou gravitácie je možné len ak je rozvodné závlahové potrubie dôkladne vyspádované. V praxi je to takmer nemožné, ale čiastočné odvodnenie je možné riešiť drenážnym ventilom. Druhou variantou je vypúšťanie prefúknutím s kompresorom, ide o najspoľahlivejší a najdôkladnejší spôsob zazimovania automatickej závlahy. Môžete si byť istý, že tento spôsob zabezpečí dôkladné odstránenie vody zo všetkých miest systému ako aj z postrekovačov so spätnými ventilmi aj s elektromagnetických ventilov pri dodržaní správneho postupu.

Aký kompresor je najvhodnejší:

Kompresor s okamžitým výkonom objemu vzduchu 16 až 45 m³/h a maximálnym pracovným tlakom 6 – 10 bar je úplne postačujúci na rozlohu bežnej záhrady rodinného domu.

DÔLEŽITÉ: Na prefúknutie závlahového systému nikdy neprekračujte tlak nad 3,5 bar, pretože by mohlo dôjsť k poškodeniu komponentov závlahy, nakoľko nie sú na vyšší tlak dimenzované. Vhodné sú olejové jednopiestové alebo dvojpiestové kompresory. Pri takomto type kompresora nie je potrebné uzatvárať ventil a čakať na dotlakovanie kompresoru. Proces prefukovania prebieha kontinuálne, treba len striedať jednotlivé sekcie. Ak máte kompresor s nižším plniacim výkonom vzduchu je potrebné opakovať prefukovanie danej sekcie opakovane pokiaľ z postrekovačov nejde iba hmlovina.

Ako na zazimovanie závlahy krok po kroku.

1. Hlavný uzáver vody

Uzavrite hlavný uzáver vody, čim zabezpečíte, že do systému sa už nedostane voda. Ak hlavný ventil disponuje vypúšťacím ventilom otvorte ho a vypustite vodu medzi hlavným ventilom a sekčnými ventilmi.

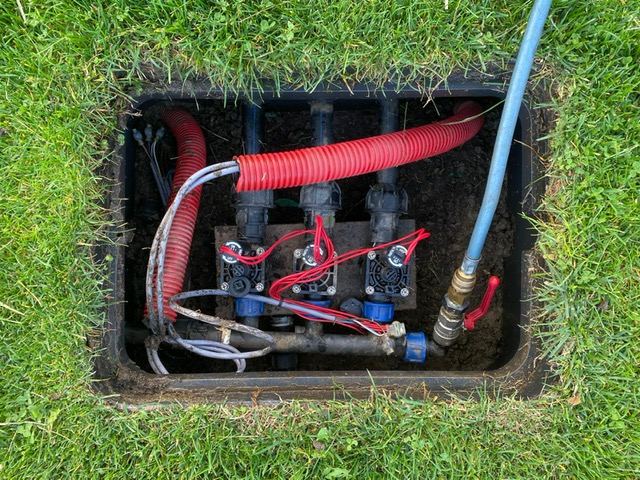

(napojenie kompresora na hlavný ventil prívodu vody)

2. Filter

Skontrolujte filter a prípadné nečistoty odstráňte, predídete tým náročnej údržbe filtra na jar. Vložku z filtra vyberte a počas celej doby prefukovania nevkladajte späť aby nedošlo k jej poškodeniu.

3. Zapojenie kompresora

Pripojte kompresor k vypúšťaciemu ventilu, ktorý je súčasť hlavnej zostavy závlahového systému alebo k fittingu, spojke, to čo je najbližšie za ventilom hlavného prívodu vody. Výpustný ventil kompresoru nechajte uzavretý, výstup kompresoru osaďte spätnou klapkou a kompresor zapnite aby sa natlakoval.

DÔLEŽITÉ: kompresor nikdy nepripájajte na vypúšťacie ventily, ktoré sú súčasťou elektromagnetických ventilov, spätných klapiek, filtrov či čerpadiel. Mohli by ste poškodiť ich mechanizmus.

4. Ovládacia jednotka

Zapnite ovládaciu jednotku v ľubovoľnej sekcií a nechajte poklesnúť zbytkový tlak v systéme na nulu.

5. Spustenie kompresora

Na regulátore kompresoru nastavte tlak 2,5 – 3,5 bar a zapnite kompresor.

6. Otváranie jednotlivých sekcií

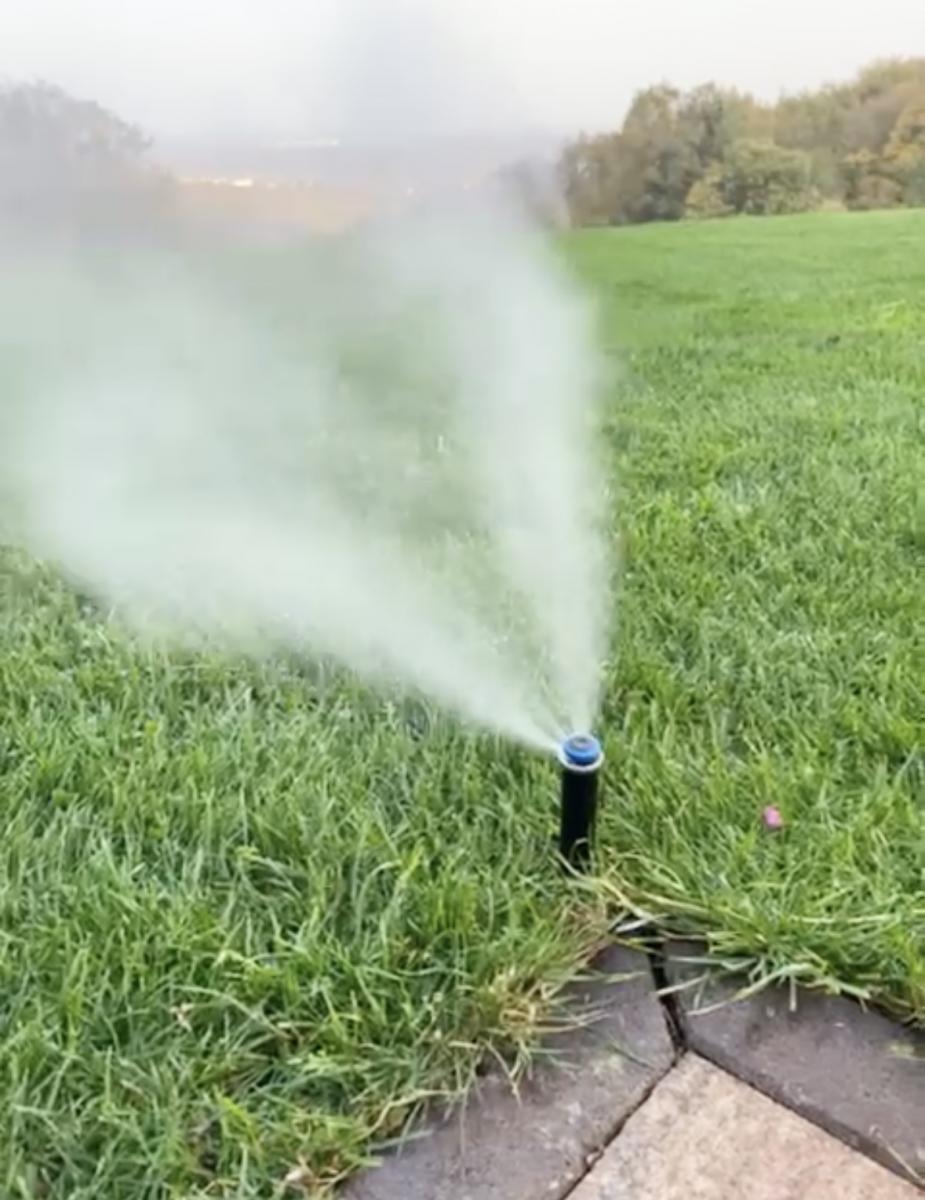

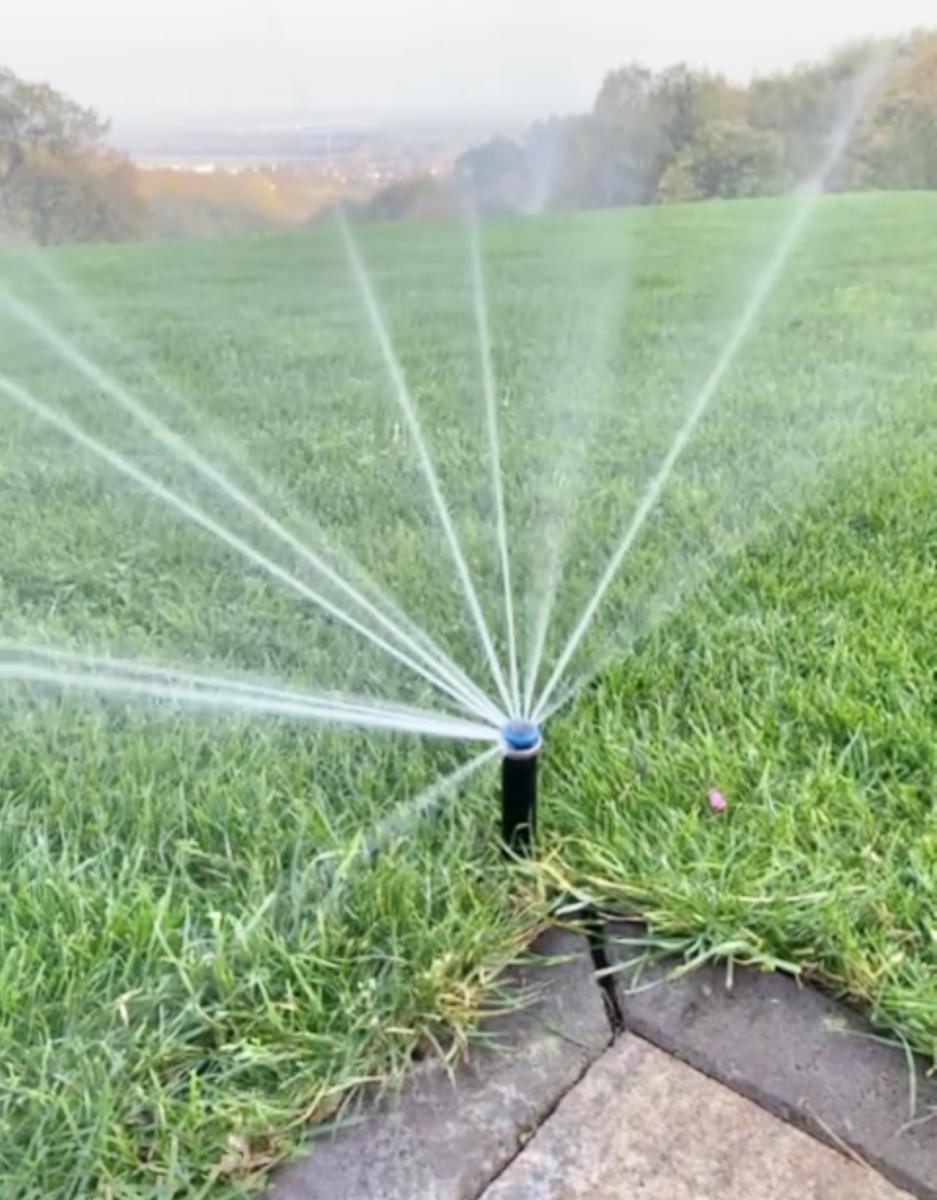

Postupne otvárajte jednotlivé sekcie, a to buď manuálne alebo pomocou programu automatickej závlahy. Ako prvú odporúčame pustiť sekciu najbližšie ku kompresoru. Po spustení prvej sekcie otvorte aj ventil na kompresore. Čo sa bude diať: postupne ako otvárate jednotlivé sekcie sa budú vysúvať postrekovače, z ktorých najprv bude striekať voda, potom pôjde vodná hmla. Vodná hmla signalizuje ukončenie vypúšťania danej sekcie. Nikdy nečakajte na moment kedy ide iba čistý vzduch z postrekovačov. Čistý vzduch v plastovom potrubí prúdi väčšou rýchlosťou ako voda pričom vzniká trenie, ktorým vzduch zvyšuje teplotu potrubia. Zvýšená teplota môže poškodiť elektroventily aj postrekovače. Neprefukujte jeden okruh dlhšie ako 2 minuty.

DÔLEŽITÉ: Odporúčame celý proces prefúknutia jednotlivých sekcií opakovať 2 – 3 krát aby skutočne došlo k dôkladnému odstráneniu vody.

Rovnakým spôsobom zazimujte aj tlakový rozvod, ktorý napája ventilové šachtičky alebo vodné točky.


Zazimovanie ovládacej jednotky HUNTER

Ovládacia jednotka umiestnená v INTERIERI:

manuálna – prepnite otočné koliečko do režimu „OFF“

automatická – cez aplikáciu zvoľte termín, v ktorom bude jednotka neaktívna

Ak ovládacia jednotka obsahuje 9 V batériu je nutné je vybrať.

Ovládacia jednotka umiestnená v EXTERIÉRI:

Postup je obdobný ako u interiérovej ovládacej jednotky ale odporúčame neodpájať ovládaciu jednotku zo sieťového napätia. Ovládacia jednotka tak bude po celú zimu vyhrievaná svojimi elektrickými obvodmi, a tak predídete možnosti kondenzácií vlhkosti na elektrických častiach ovládacej jednotky. Toto platí aj pri frekvenčných meničoch a riadiacich jednotkách čerpadiel.

Batériové jednotky NODE:

Vyberte 9 V batériu, v prípade demontáži riadiacej jednotky, doporučujeme demontovať riadiacu jednotku aj s cievkami elektroventilov, s ktorými je spojená.

Zazimovanie senzorov HUNTER

Zazimovanie dažďových senzorov sa robí povolením nastavovacieho krúžku výšky zrážok (mini-clik) alebo otvorením vetracej mriežky (rain-clik). Pri veterných senzoroch doporučujeme stiahnuť intenzitu / silu vetra (wind-clik) na minimum.

Zazimovanie čerpacej stanice

Zazimovanie čerpacej stanice, ku ktorej je pripojený automatický zavlažovací systém a zároveň zásobuje vodou aj rodinný dom dbajte na to, aby v zimnom období nedošlo k nežiadúcemu zavodneniu automatického zavlažovacieho systému. Odporúčame ventil závlahy mať označený popisom aby ste ho v zime nechtiac neotvorili. (ventil sa musí nachádzať v nezamŕzajúcej hĺbke)

Zazimovanie čerpacej stanice, ktorá slúži výhradne len na účel zavlažovacieho systému a je umiestnená v exteriéri, resp. v priestore, ktorý nie je temperovaný, musí byť celá zazimovaná. To znamená – čerpadlo, tlaková nádrž, tlakový spínač a všetky súvisiace armatúry musia byť odvodnené. Ak je čerpadlo umiestnené cca 1m pod terénom nie je nutné ho vyberať von, stačí vypustiť potrubie vedúce do čerpadla a čerpadlo odpojiť od prívodu elektrickej energie.

Zazimovanie / vypúšťanie závlahového systému odporúčame ponechať na profesionálov, ktorí majú skúsenosti a prax. Túto službu ponúkajú rôzne montážne a realizačné firmy, často práve tie, ktoré vám závlahový systém realizovali.

Rada na záver: Všetky pákové ventily (ventilové šachtičky, vodné točky a ventily v šachtách), ktoré sú použité vo vašej záhrade je nutné po vypustení ponechať otvorené na polovicu (ani zatvorené ani otvorené). Takto predídete poškodeniu ventilu pri jeho zamŕzaní a rozmrazení v zimnom období, pretože v srdci každého ventilu vždy zostáva nepatrné množstvo vody.
