Časť 2. Kapacita zavlažovacieho systému
Stanovenie kapacity systému
Pri projektovaní efektívneho automatického zavlažovacieho systému musíte najprv určiť správnu kapacitu zavlažovacieho systému – t.j. koľko vody je k dispozícii pre rezidenčné zvlažovanie. Ak bude nainštalovaný systém využívať vodu z mestského vodovodu, postupujte podľa nasledujúcich pokynov. Ak sa bude voda čerpať z jazera alebo prameňa, informácie o tlaku a prietoku získate od svojho predajcu výrobkov značky Hunter alebo inštalatéra čerpadla.
1. Tlak vody (bar; kPa)
Ak chcete skontrolovať tlak vody, tlakomer nasaďte na vonkajší kohútik čo najbližšie k vodomeru Obrázok 1. Postarajte sa, aby v domácnosti v tom okamihu nikde inde netiekla voda. Otvorte kohútik a do prvého riadku v pravom stĺpci si zaznamenajte nameranú hodnotu. Ide o statický tlak vody v jednotkách bar alebo kPa.
2. Prietok (l/min)
Aby ste mohli určiť prietok vášho systému, budete potrebovať dve informácie:
A. Aké sú rozmery vodomera?
Rozmery vodomera bývajú zvyčajne vylisované na jeho tele. V domácnostiach sa zvyčajne používajú 15 mm, 20 mm a 25 mm vodomery. V niektorých oblastiach sa domácnosti pripájajú k mestskému vodovodu priamo bez použitia vodomera. V takýchto prípadoch zadajte priamo rozmery prípojného potrubia do vyhradeného priestoru.
Rozmery vodomera bývajú zvyčajne vylisované na jeho tele. V domácnostiach sa zvyčajne používajú 15 mm, 20 mm a 25 mm vodomery. V niektorých oblastiach sa domácnosti pripájajú k mestskému vodovodu priamo bez použitia vodomera. V takýchto prípadoch zadajte priamo rozmery prípojného potrubia do vyhradeného priestoru.
B. Aké sú rozmery prípojného potrubia?
Zmerajte vonkajší obvod potrubia, ktorým je vaša domácnosť pripojená k mestskému vodovodu. Stačí omotať okolo potrubia kúsok špagátu, zmerať jeho dĺžku a potom pomocou tabuľky ROZMER PRÍPOJNÉHO POTRUBIA previesť nameranú hodnotu na rozmer potrubia.

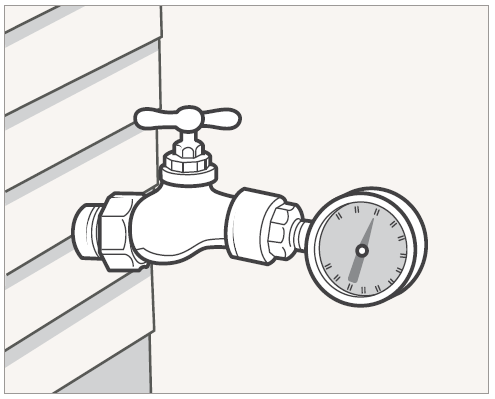

Obrázok 1:
Ak chcete skontrolovať tlak vody, uchyťte tlakomer na vonkajší kohútik, ktorý sa nachádza čo najbližšie k vodomeru. Tlakomer si môžete zakúpiť u svojho miestneho predajcu výrobkov značky Hunter.
| ROZMER PRÍPOJNÉHO POTRUBIA | ||||||
| Pribl. dĺžka špagátu | 7 cm | 8,25 cm | 9 cm | 10,5 cm | 11 cm | 13,5 cm |
| Medené | 20 mm | 25 mm | 32 mm | |||
| Pozinkované | 20 mm | 25 mm | 32 mm | |||
| PVC | 20 mm | 25 mm | 32 mm | |||
3. Kapacita systému
A. Pripravte si tri údaje, ktoré ste si zaznamenali na predchádzajúcej strane, a pomocou tabuľky na určenie kapacity systému určte kapacitu zavlažovacieho systému v litroch za minútu (l/min). Túto hodnotu si poznamenajte do nižšie uvedeného poľa „l/min“.
B. Následne vyhľadajte statický tlak systému, prejdite v tomto stĺpci úplne dole a príslušný prevádzkový tlak systému si poznamenajte do nižšie uvedeného poľa „bar; kPa“. Prevádzkový tlak sa použije pri výbere hlavíc postrekovačov a návrhu systému.
Práve ste stanovili maximálny prietok v l/min a približný prevádzkový tlak dostupný pre zavlažovací systém. Ak dôjde k prekročeniu týchto maximálnych hodnôt, výsledkom bude neefektívne zavlažovanie alebo môže dochádzať k hydraulickým rázom, ktoré môžu viesť k vážnemu poškodeniu systému. V procese projektovania sa budú používať tieto dve hodnoty.
| PROJEKTOVANÁ KAPACITA ZAVLAŽOVACIEHO SYSTÉMU | |||||||
| Statický tlak | bar kPa |
2,0 200 |
2,8 280 |
3,5 350 |
4,0 400 |
4,8 480 |
5,5
550
|
| VODOMER | PRÍP. POTR. | MAX. l/min | MAX. l/min | MAX. l/min | MAX. l/min | MAX. l/min | MAX. l/min |
| 15 mm | 13 mm 20 mm 25 mm |
7,6 15 15 |
15 23 26 |
19 30 30 |
23 30 38 |
26 38 49 |
26 45 57 |
| 20 mm | 20 mm 25 mm 32 mm |
15 19 19 |
23 26 45 |
30 38 64 |
34 53 76 |
38 64 83 |
45 76 83 |
| 25 mm | 20 mm 25 mm 32 mm |
15 19 19 |
26 30 53 |
30 53 91 |
34 68 98 |
45 76 114 |
45 76 130 |
| PREVÁDZ. TLAK |
bar kPa |
1,7 170 |
2,0 200 |
2,4 240 |
3,0 300 |
3,5 350 |
3,8 380 |
Poznámka:
Ako prípojné potrubie je použitých 30 m hrubostenného PVC. Pri medenom potrubí odpočítajte 7,6 l/min. Pri pozinkovanom potrubí odpočítajte 19 l/min.
Prevádzkový tlak je približný prevádzkový tlak na mieste hlavice, a mal by sa používať iba ako pomôcka pri voľbe správnych hlavíc postrekovačov a návrhu systému. Čísla v tabuľke na určenie kapacity systému sa zakladajú na všeobecne akceptovaných prietokoch (rýchlostiach). V niektorých prípadoch projektanti zvyšujú rýchlosť v medenom potrubí z akceptovaných 2,3 metrov za sekundu na 2,75 metrov za sekundu (m/s). Ak pri medenom potrubí neodpočítate 7,6 l/min, rýchlosť bude približne 2,7 m za sekundu (m/s). Pri tejto rýchlosti dochádza k výraznému nárastu strát spôsobených trením a následnému ovplyvneniu prevádzkového tlaku. Aby bolo možné používať hodnoty uvedené v tabuľke, dĺžka prípojného potrubia by nemala prekročiť 15 m, ak ste sa rozhodli neodpočítať hodnotu 7,6 l/min.
